製品詳細
起源の場所: 中国
ブランド名: Dingbo
証明: CE ISO
モデル番号: DBKJ
支払いと送料の条件
最小注文数量: 1セット
価格: USD 108800-138000 per set
パッケージの詳細: 裸で,鋼鉄のワイヤーでコンテナに固定
受渡し時間: 80~90 営業日
支払条件: TT,L/C
供給の能力: 1ヶ月あたりの2セット
品質システム: |
ISO |
リハイドロリックオイル: |
46# 水力油 |
軸材: |
45#steel |
転がりthinckness: |
1〜2mm |
原材料: |
電流を通されたシート |
容量: |
10-12m/min |
メインモーター電源: |
22KW |
切る: |
水力切断 Cr12mov |
品質システム: |
ISO |
リハイドロリックオイル: |
46# 水力油 |
軸材: |
45#steel |
転がりthinckness: |
1〜2mm |
原材料: |
電流を通されたシート |
容量: |
10-12m/min |
メインモーター電源: |
22KW |
切る: |
水力切断 Cr12mov |
ケーブルトレイの特徴 ロール形作機
ケーブルトレイのロール形成機械は,ケーブルトレイの効率的かつ正確な生産を確保するために様々な機能が備わっています.製造者およびモデルによって特異性が異なります.しかし,これらの機械に共通する特徴は以下の通りです.
デコイラー:
ケーブルトレイの生産のための原材料である金属コイルを保持し,供給するためにデコイラーを使用します.ロール形成マシンに材料の安定して制御された供給を確保するデコイラー.レベルアップユニット:
ロール 形成 ステーション に 入る 前 に メタル ストライプ を 平ら させ,平ら させる ため に レベル 化 装置 が 組み込まれる こと が よく あり ます.この こと は,最終 の ケーブル トレイ の プロファイル の 均一 性 と 精度 を 確保 する こと に 役立ち ます.ロール・フォーミング・ステーション:
機械には複数のロール形成ステーションが設置され,それぞれにローラーセットが装備され,徐々に金属ストライプを望ましいケーブルトレイプロフィールに形づくります.これらのステーションの構成は,異なるケーブルトレイ設計に対応するように調整することができます.切断装置:
連続ケーブルトレイのプロフィールを個々の長さに切るための切断メカニズムがマシンに組み込まれています.これは飛行切断システムまたは静止切断機かもしれません.機械の設計によって.調節可能:
ケーブルトレイロール形成機械は,異なるケーブルトレイプロファイル,サイズ,仕様に対応するように調整できるように設計されています.この特性により,製造に柔軟性があり,異なる製品から迅速に切り替えることができます..材料の厚さ調整:
機械は,異なる材料厚さに合わせて調整できる機能を備えており,鋼やアルミニウムなどのケーブルトレイの生産に使用される様々な材料との互換性を確保します.品質管理システム
現代の機械には,形成されたケーブルトレイの質をチェックするためのセンサーとモニタリングシステムがあります.これらのシステムは,変化や欠陥を検出し,最終製品が要求される基準を満たしていることを保証することができます..末端形状または穴を打つ:
いくつかのケーブルトレイロール形成機械には,ケーブルトレイの端を形成したり,設置,ケーブル入力,または他の目的のためにケーブルトレイの穴を掘るための追加のステーションが含まれます.この機械の多用性を高める.自動制御システム:
機械 は コンピューター 制御 システム に 装備 さ れ て いる の で,製造 プロセス を 簡単に プログラム し,監視 し,調整 する こと が でき ます.これは生産の精度と効率を向上させる.速度制御:
変速制御メカニズムは,操作者が製造プロセスと使用される材料の要件に基づいて生産速度を調整することを可能にします.安全性について:
緊急停止 ボタン,安全ガード,センサーなどの安全機能が組み込まれ,機械の操作中に操作者を保護します.エネルギー効率:
エネルギー効率の良いコンポーネントやシステムが組み込まれ,動作中の電力消費を最小限に抑える.スタッキング・パッケージング・システム:
ある機械には,完成したケーブルトレイの処理を簡素化し,輸送のために準備するための自動スタッキングまたはパッケージングシステムが含まれます.ローラー解き放つ レベルアップ 給餌 パンチング&切断 ロール形成 出力表
プロフィール図
技術データ
| ポイント | 仕様 |
| 材料の最大厚さ | 1〜2mm |
| 液体解巻機 | 5T |
| レベルラー | 7ロール |
| 材料 | G.I. |
| パンチング | 液体パンシング |
| 模具材料 | Cr12Mov |
| ローリング速度 | 10m/分 |
| ローラーステーション | 14 駅 |
| ローラー材料 | Gcr15 消化処理硬さ 55-60 |
| シャフト | 45# 鋼 |
| シャフト直径 | 76mm |
| メインモーターパワー | 22kw |
| 側面構造 | メモリーアーチウェイ |
| トランスミッション | チェーン |
| 水力発電 | 7.5 kw |
| 刃の材料 | Cr12Mov |
| 許容性 | +- 1.5mm |
| 電源 |
380V 50HZ3 段階 (カスタマイズ) |
| PLC制御システム | パナソニック |
主要事項
| 違う 違う | 名前 | Qty |
| 1 | 液体解巻機 | 1 |
| 2 | レベルアップ | 1 |
| 3 | 液体パンシング | 1 |
| 4 | メイン・ロール・フォーミング・マシン | 1 |
| 5 | PLC制御箱 | 1 |
| 6 | 水力ポンプステーション | 1 |
| 7 | 出力表 | 2 |

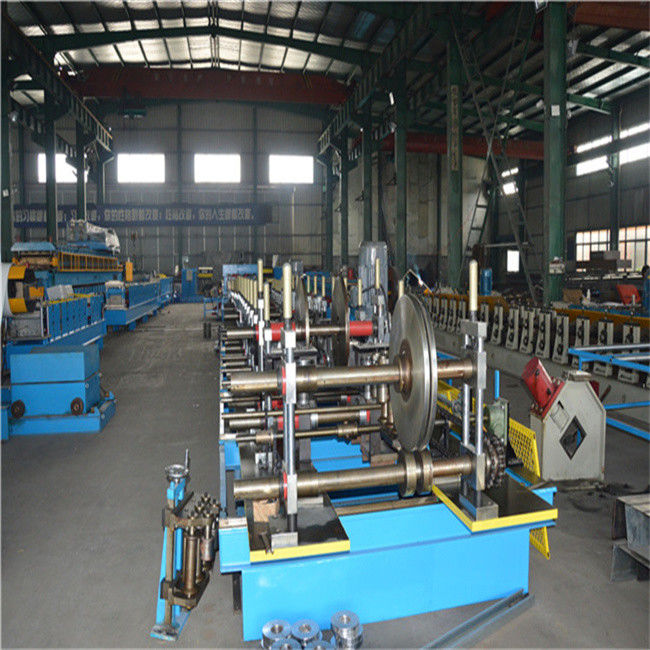

メインマシン図
適用する
建物のワイヤリングでは,電源配送と通信に使用される絶縁ケーブルを支えるためにケーブルトレイシステムを使用します.ケーブルトレイは,開いた配線や電気管道システムに代わるもので,一般的には商業および産業用建物におけるケーブル管理に使用されます一般的なケーブルトレイは,電熱鋼,不老鋼,アルミニウムまたはガラス繊維強化プラスチックで作られています. 特定のアプリケーションのための材料は,使用される場所に基づいて選択されます.パレットは,パレットが作られる前電圧鋼板から作ることができる.製造後に熱浸し電圧化することもできます.電圧化されたパレットは,現場で長さに切ると,切断面は,金属を腐食から保護するために,亜鉛豊富な化合物で覆われています.
よくある質問
1Q:保証期間は何ですか? (24時間オンライン)
保証期間は12ヶ月で,購入者の設置所で設備を成功裏に設置し,使用を開始した日から始まります.品質の問題のために損傷したすべてのパーツは,無料で交換されます..
2Q: その通りです 設置・投入サービスがありますか?
A: その通り買い手 が 工場 に 来 て 検査 する の で は,設置 や 運用 の 訓練 が 面向 に 提供 さ れ ます.そう で は ない 場合,設置 や 運用 の 方法 を 示す 手引き や ビデオ が 提供 さ れ ます.
B: オーケー購入者が必要であれば,我々は技術者を購入者のサイトに設置と稼働と訓練を行うために送信します.
C: 設置と運用コスト:1人のエンジニアが バイヤーのワークショップを訪れ 設置,委任,訓練をします. バイヤーは1日当たり100ドル,ビザ料金,航空券料金,宿泊と食事,必要な通信,など.
(通常,設置に約1週間かかります)
3Q: その通りですお前の名前は?販売後サービスサービス?
私たちは顧客に24時間オンラインサービスを提供しています.
また,必要な場合,海外の顧客への機械の保守のために,熟練した技術者が提供されています.
4Q: その通りです 配達時間は?
通常,我々は,生産とテストを完了することができます 45-70日以内に 預金を受け取った後. ストックにあるいくつかのマシン,いつでも配達することができます
5Q: その通りです 取引会社か工場ですか?
私たちは製造業者であり,機械を自分で輸出しています.
6Q: その通りです パーソナライズされたものを提供していますか?マシン?
もちろん,私たちはあなたの要求とプロフィール図に従ってマシンを設計することができます. 私たちのエンジニアは,私たちの世界中の顧客に最高のプロフェッショナルなソリューションを提供することができます.
7. Q: その通り 工場を訪れるには?
私たちは,上海近くの 江蘇県にある 江津市にあります.
上海空港に到着して 迎えに行きます
浦東空港 3時間ほど
香港空港から110キロで 2時間ほどです 上海市中心部から125キロで 2時間半です
とても便利です.チケットを予約した場合は教えて下さい.
準備してホテルを予約する為に 車で迎えに行く
上海から東武蔵 (武蔵東駅) まで高速列車で半時間.
8. Q: 注文するにはどうすればいいですか?
問い合わせ --- プロフィール図と技術仕様と価格を確認 --- PIを確認 --- 預金またはL / Cを整理する --- 生産を開始する --- 検査を行う --- 輸送
9Q: あなたはどんな証明書を持っていますか?
私たちはCEとISO証明書を持っています.
10. Q: その通り支払条件は?
第1回支払いはT/Tで40%,2回支払いはT/Tで60% 販売者のワークショップでの検査が成功した後,配達前に
11.Q: その通り機械が故障したらどうする?
12ヶ月保証期間があります. 壊れたパーツを修理できない場合は,新しいパーツを送って壊れたものを無料で交換します. しかし,保証期間が終わったら,あなたはエキスプレス手数料を支払わなければなりません.交渉を通じて問題を解決し 機器の寿命を通して 技術的なサポートを提供できます.
